玻纖增強(qiáng)尼龍遇到函件缺陷怎么解決?

發(fā)布于2023-05-17 15:31:06 點擊：0

     玻纖增強(qiáng)尼龍遇到函件缺陷怎么解決：

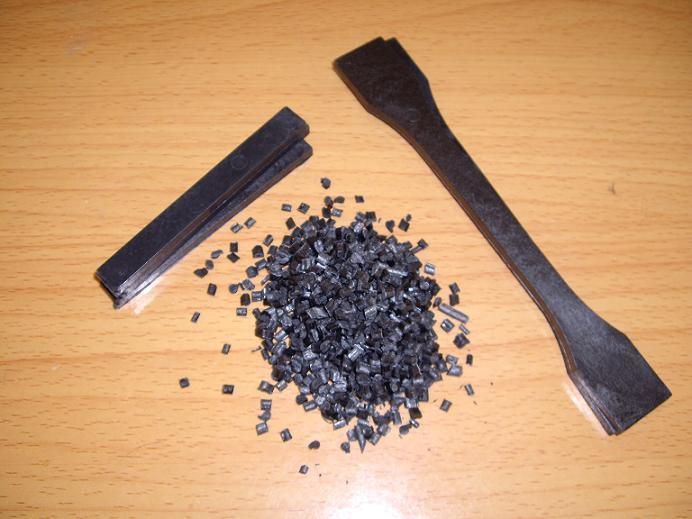

     一、玻纖尼龍材料注塑成型步驟在塑料原材料、塑料機(jī)和模具明確以后，注塑成型主要參數(shù)的挑選和操縱是確保制件品質(zhì)的重要。詳細(xì)的注塑成型全過程，按其順序應(yīng)包含成形前的提前準(zhǔn)備、注射全過程、制件的后處理工藝等。
     1.成形前的提前準(zhǔn)備
     成形前的提前準(zhǔn)備為使注射全過程能順利開展并確保塑膠制件的品質(zhì)，在成形前要開展一些必需的準(zhǔn)備工作。
     1)原材料性能確定
     塑料原材料的性能與品質(zhì)將立即危害塑膠制件的品質(zhì)。
     2)原材料的加熱和干躁
    在塑膠成形生產(chǎn)過程中，原材料中殘留的水份會氣化成水蒸汽，存留在制件的內(nèi)部或表層，產(chǎn)生絲條、花紋、汽泡、黑點等缺點。并且水份以及它容易揮發(fā)的低分子結(jié)構(gòu)化學(xué)物質(zhì)也會在高燒、髙壓的生產(chǎn)加工自然環(huán)境中起催化反應(yīng)，使PA產(chǎn)生化學(xué)交聯(lián)或溶解，危害工藝性能，也會使性能比較嚴(yán)重降低。常見的干躁方式 關(guān)鍵有暖風(fēng)循環(huán)系統(tǒng)干躁、真空干燥機(jī)、紅外感應(yīng)干躁等。     2.注射全過程
     注射全過程一般包含投料、熔融、注射、制冷和出模好多個流程。
     1)投料
     因為注射成形是一個間歇性全過程，因此需定量分析(定容)投料，以確保實際操作平穩(wěn)，塑膠熔融勻稱。
     2)熔融
     添加的塑膠在料筒中加溫，由固態(tài)顆粒轉(zhuǎn)換成粘流態(tài)而且具備優(yōu)良延展性的全過程稱之為熔融。
     3)注射
     無論選用哪種方式的塑料機(jī)，注塑加工全過程均可分成充模、保壓、逆流等好多個環(huán)節(jié)。
      4)進(jìn)膠口鎖定后的制冷
     當(dāng)進(jìn)膠口系統(tǒng)軟件的耐磨材料早已鎖定后，再次保壓已已不必須，因而可退柱塞泵或擠出機(jī)螺桿，卸掉料筒內(nèi)塑膠的工作壓力，并添加全新料，另外進(jìn)入冷卻循環(huán)水、油或氣體等制冷物質(zhì)，對模具開展進(jìn)一步的制冷，這一環(huán)節(jié)稱之為進(jìn)膠口鎖定后的制冷。
    5)出模
     制件制冷到一定的溫度就可以出模，在發(fā)布組織的功效下將制件發(fā)布模外。
     3.制件后處理工藝
     后處理工藝就是指對注射成形所獲得的制件開展進(jìn)一步平穩(wěn)其性能或提升其性能的加工工藝全過程，一般 包含熱處理工藝、轉(zhuǎn)輪除濕解決、后生產(chǎn)加工等。
     二、生產(chǎn)加工中出現(xiàn)的缺點
     在注塑模具加工全過程中很有可能因為原材料解決不太好、產(chǎn)品或模具設(shè)計方案不科學(xué)、實際操作工作人員沒有把握適合的加工工藝實際操作標(biāo)準(zhǔn)或是因機(jī)械設(shè)備層面的緣故，經(jīng)常使產(chǎn)品造成許多缺點。在生產(chǎn)制造玻纖提高PA時最非常容易出現(xiàn)的便是表層外型欠佳，關(guān)鍵為玻纖露出、燒糊、料花、凹坑、銀紋、波浪紋、溢邊等。
     1.玻纖露出
     玻纖相對性于PA的流通性要差許多，而原材料在模具中的流動性是以從隔層正中間向前流，兩側(cè)往外滾動的方法流動性的，因此 流通性好的肯定是跑到前邊，而流通性不太好的便會滯留在模具表層。一般采用下列對策能夠 減少露纖的占比:
      1) 提升射膠速率。提升速率后，玻纖和PA盡管流動性速率不一樣，但相對性于髙速射膠來講，這一相對運(yùn)動差的占比就不大了。
      2) 提升模具溫度。提升模具溫度便是為了更好地降低玻纖和模具的觸碰摩擦阻力，讓玻纖和PA的速率差盡可能縮小，而且讓原材料流動性時的內(nèi)層盡可能厚，兩側(cè)的殼層盡可能薄。
     3) 減少計量檢定室溫度，降低膠體溶液量。那樣是讓PA和玻纖分離出來的概率盡可能減少。
     2.燒糊
     在添充全過程中，模具凹模內(nèi)除原來氣體外，也有在成形全過程中產(chǎn)生的蒸發(fā)汽體，髙速注射時汽體被縮小造成高溫，易造成制件部分碳化或燒糊。造成燒糊的緣故以下:
      1)模具排氣管欠佳;
      2)成形溫度太高;
      3)注射速率太高;
      4)注塑加工工作壓力太高;
      5)原材料中水份成分太高。
     生產(chǎn)制造中應(yīng)依據(jù)實際緣故采取有效的整改措施。     3.料花
     料花是由于GF結(jié)團(tuán)。假如必須獲得高品質(zhì)的GF提高PA，提議用雙單螺桿擠出機(jī)制粒，針對GF的挑選，能夠 采用PA專用型提高GF，另外添加硅烷偶聯(lián)劑或擴(kuò)容劑，熱聚合種類的擴(kuò)容劑添加量在3%上下。還能夠添加0.6%上下的硅銅系列產(chǎn)品改性劑，表層實際效果會進(jìn)一步提高。
     4.凹坑
     造成凹坑的很有可能緣故以及解決方案以下:
     1)添充進(jìn)料不夠或投料量不足，應(yīng)提升投料或開啟開料口閘閥;
     2)進(jìn)膠口部位不善或進(jìn)膠口不一樣，應(yīng)依據(jù)詳細(xì)情況給予調(diào)節(jié);
     3)分離道、進(jìn)膠口不夠或很小，應(yīng)增加分離道和擴(kuò)大進(jìn)膠口規(guī)格;
     4)產(chǎn)品壁厚不勻稱，解決模具開展改動或提升注塑加工工作壓力。
     5.玻纖銀紋
     添加了玻纖的制件表層一部分出現(xiàn)金屬材料閃光點等銀紋缺點，尤其是突起一部分料流區(qū)及液體再度匯合的緊密連接線周邊。造成銀紋的緣故及解決方案以下:
      1)注射速率太低，應(yīng)提升注射速率，考慮到用多級別注射(先慢-后快);
      2)模具溫度太低，應(yīng)提升模具溫度;
      3)耐磨材料溫度太低，應(yīng)提升料筒溫度，提升擠出機(jī)螺桿凝汽式;
      4)耐磨材料溫度轉(zhuǎn)變大，應(yīng)提升擠出機(jī)螺桿凝汽式，減少擠出機(jī)螺桿速率，應(yīng)用較長的料筒以減少行程安排。
     6.波浪紋
     造成波浪紋的很有可能緣故以及解決方案以下:
     1)進(jìn)膠口小，造成 塑膠粒在模芯內(nèi)有噴涌狀況，應(yīng)改動進(jìn)膠口規(guī)格或減少射膠工作壓力;
     2)流道坎坷，狹小，表面粗糙度差，供貨塑膠粒不夠，應(yīng)改動過流道和減少其表面粗糙度，使塑膠粒供貨充裕;
     3)制件橫切面薄厚不勻稱，總面積大，樣子繁雜，應(yīng)設(shè)定制件使橫切面薄厚一致，或除掉制件上的突盤和突起的線框;
     4)模具制冷系統(tǒng)不善或模具溫度低，應(yīng)調(diào)整制冷系統(tǒng)或提升模具溫度;
     5)耐磨材料溫、模具或噴頭溫度低，應(yīng)提升熔膠筒溫度和射嘴溫度;
     6)注塑加工工作壓力、速率設(shè)定很小，應(yīng)提升相對主要參數(shù)預(yù)設(shè)值。
     7.溢邊
     沿分析線的地區(qū)或模具突面會出現(xiàn)薄薄毛邊。在大部分狀況下，溢邊的造成是由于在注射和保壓的全過程中設(shè)備的鎖模力不足，沒法沿分析線將模具卡緊并密封性。假如模芯內(nèi)有地區(qū)工作壓力很高，這里模具形變就會有很有可能導(dǎo)致溢模。在高的成形溫度和注射速率標(biāo)準(zhǔn)下，耐磨材料在過流道尾端仍能充足流動性，假如模具沒有卡緊便會造成溢邊?？刹捎玫膶Σ咭韵?
     1)提升鎖合模力;
     2)減少注射速率，選用多級別注射(快-慢);
     3)早一點保壓轉(zhuǎn)換;
     4)減少料筒溫度;
     5)減少模壁溫度;
     6)減少保壓工作壓力。
     三、總結(jié)
    工藝技術(shù)對恰當(dāng)設(shè)置制作工藝，減少產(chǎn)品成本，提升產(chǎn)品品質(zhì)起著主導(dǎo)作用。根據(jù)有效加工工藝標(biāo)準(zhǔn)的挑選與操縱，能夠 大大減少GF提高PA產(chǎn)品缺點的造成。


下一篇：工程塑料硬度測試標(biāo)準(zhǔn)有哪些？上一篇：為你闡述阻燃尼龍原料的反應(yīng)機(jī)理
